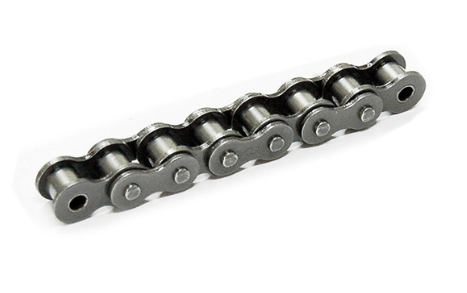

滾子鏈生產廠家
您現在的位置:主頁>產品展示>B系列短節距精密滾子鏈>滾子鏈生產廠家>
 |
|
滾子鏈生產廠家的設計選擇要素
輸入功率——輸入功率指主動鏈輪要傳遞的功率。
修正功率——計及主動系統特性和所傳遞載荷類型的影響。
鏈傳動設計要點
1.滾子鏈生產廠家鏈傳動中心距
中心距的優選值為鏈條節距的30—50倍，但鏈條在小鏈輪上的包角應不小于120度。
2.滾子鏈生產廠家鏈條張緊的調節
鏈條張緊主要是靠對中心距的調節。另外還可以通過采用張緊輪、鏈輪惰輪以及其他方法達到張緊目的，特別是對與水平夾角超過60度的傾斜傳動需考慮張緊，應注意避免鏈條受到附加載荷。
3.滾子鏈生產廠家鏈條垂度
鏈邊中點允許的垂度為中心距值的1%—3%。（錨鏈、錨鏈廠、起重鏈、礦用鏈、高強度鏈條、船用錨鏈）
|
DIN ISO
鏈號 |
ANSI
鏈號 |
節距
|
滾子
直徑 |
內節
內寬 |
銷軸
直徑 |
銷軸長度
|
內鏈板
高度 |
極限拉伸載荷
|
平均拉伸
載荷 |
每米
長重 |
|
|
P
|
d1 max
|
b1 min
|
d2 max
|
L max
|
Lc max
|
h2 max
|
Q min
|
Q0
|
q
|
||
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
KN
|
KN
|
kg/m
|
||
|
*04C-1
|
*25
|
6.35
|
3.30
|
3.18
|
2.31
|
7.80
|
8.45
|
5.90
|
3.5
|
4.3
|
0.15
|
|
*06C-1
|
*35
|
9.525
|
5.08
|
4.77
|
3.58
|
12.15
|
13.1
|
8.95
|
7.9
|
9.8
|
0.33
|
|
085-1
|
41
|
12.7
|
7.77
|
6.25
|
3.58
|
13.75
|
15.4
|
9.90
|
6.67
|
11.7
|
0.41
|
|
08A-1
|
40
|
12.7
|
7.95
|
7.85
|
3.96
|
16.6
|
17.75
|
11.90
|
14.1
|
17.1
|
0.62
|
|
10A-1
|
50
|
15.875
|
10.16
|
9.40
|
5.08
|
20.90
|
22.2
|
15.09
|
22.2
|
26.4
|
1.02
|
|
12A-1
|
60
|
19.05
|
11.91
|
12.57
|
5.94
|
25.9
|
27.5
|
18.0
|
31.8
|
38.8
|
1.50
|
|
16A-1
|
80
|
25.4
|
15.88
|
15.75
|
7.92
|
32.80
|
34.9
|
24.10
|
56.7
|
64.8
|
2.60
|
|
20A-1
|
100
|
31.75
|
19.05
|
18.90
|
9.53
|
40.0
|
43.2
|
30.10
|
88.5
|
101.8
|
3.91
|
|
24A-1
|
120
|
38.1
|
22.23
|
25.22
|
11.10
|
50.45
|
53.4
|
36.10
|
127.0
|
147.1
|
5.62
|
|
28A-1
|
140
|
44.45
|
25.40
|
25.22
|
12.70
|
54.20
|
59.0
|
42.10
|
172.4
|
197.9
|
7.50
|
|
32A-1
|
160
|
50.8
|
28.58
|
31.55
|
14.27
|
64.30
|
69.6
|
48.10
|
226.8
|
260.2
|
10.10
|
|
36A-1
|
180
|
57.15
|
35.71
|
35.48
|
17.46
|
72.8
|
78.6
|
53.6
|
280.2
|
327.9
|
13.45
|
|
40A-1
|
200
|
63.5
|
39.68
|
37.85
|
19.85
|
80.3
|
87.2
|
60.0
|
353.8
|
405.0
|
16.15
|
|
48A-1
|
240
|
76.2
|
47.63
|
47.35
|
23.81
|
95.5
|
103.0
|
72.39
|
510.3
|
585.5
|
23.20
|
