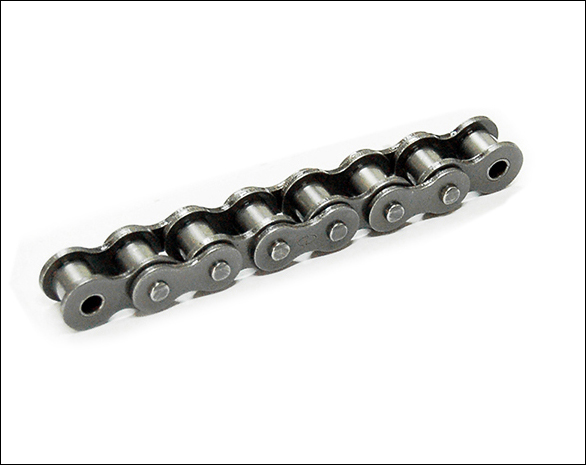

天津鏈條
您現在的位置:主頁>產品展示>A系列直板滾子鏈>天津鏈條>
 |
|
天津鏈條傳動設計參數
在選擇天津鏈條和鏈輪以前，下列設計參數要先確定：
1)天津鏈條所傳遞的功率；
2)主動和從動機械的類型；
3)主從動軸的轉速和直徑；
4)中心距和軸系的布置；
5)環境條件
天津鏈條鏈條選擇可按修正功率和小鏈輪轉速選擇節距小的單排鏈。當要求更為緊湊的傳動布置，則可選用節距更小的多排鏈，這樣鏈輪直徑也會減小。為確保減少鏈傳動的磨損，應采用合適的潤滑方法，潤滑方法取決于鏈條的速度和額定功率。
天津鏈條鏈傳動設計要點
|
DIN ISO 鏈號
|
ANSI 鏈號
|
節距
|
滾子
直徑 |
內節
內寬 |
銷軸
直徑 |
銷軸長度
|
內鏈板
高度 |
排矩
|
極限拉伸
載荷 |
平均拉伸
載荷 |
每米
長重 |
|
|
P
|
d1 max
|
b1 min
|
d2 max
|
L max
|
Lc max
|
h2 max
|
Pt
|
Q min
|
Q0
|
q
|
||
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
mm
|
KN
|
KN
|
kg/m
|
||
|
C08A-1
|
C40
|
12.7
|
7.95
|
7.85
|
3.96
|
16.6
|
18.8
|
12.0
|
|
14.1
|
17.2
|
0.73
|
|
C10A-1
|
C50
|
15.875
|
10.16
|
9.40
|
5.08
|
20.7
|
23.3
|
15.09
|
|
22.2
|
26.6
|
1.23
|
|
C12A-1
|
C60
|
19.05
|
11.91
|
12.57
|
5.94
|
25.9
|
28.3
|
18.0
|
|
31.8
|
38.8
|
1.78
|
|
C16A-1
|
C80
|
25.4
|
15.88
|
15.75
|
7.92
|
32.7
|
36.5
|
24.0
|
|
56.7
|
64.9
|
3.09
|
|
C20A-1
|
C100
|
31.75
|
19.05
|
18.90
|
9.53
|
40.4
|
44.7
|
30.0
|
|
88.5
|
101.5
|
4.56
|
|
C24A-1
|
C120
|
38.1
|
22.23
|
25.22
|
11.10
|
50.3
|
54.3
|
35.7
|
|
127.0
|
147.0
|
6.86
|
|
C28A-1
|
C140
|
44.45
|
25.40
|
25.22
|
12.70
|
54.4
|
59.0
|
41.0
|
|
172.4
|
197.5
|
8.49
|
|
C32A-1
|
C160
|
50.8
|
28.58
|
31.55
|
14.27
|
64.8
|
69.6
|
47.8
|
|
226.8
|
260.2
|
11.50
|
|
C08A-2
|
C40-2
|
12.7
|
7.95
|
7.85
|
3.96
|
31.0
|
33.2
|
12.0
|
14.38
|
28.2
|
33.8
|
1.43
|
|
C10A-2
|
C50-2
|
15.875
|
10.16
|
9.40
|
5.08
|
38.9
|
41.4
|
15.09
|
18.11
|
44.4
|
55.4
|
2.42
|
|
C12A-2
|
C60-2
|
19.05
|
11.91
|
12.57
|
5.94
|
48.8
|
51.1
|
18.0
|
22.78
|
63.6
|
83.2
|
3.53
|
|
C16A-2
|
C80-2
|
25.4
|
15.88
|
15.75
|
7.92
|
62.7
|
65.8
|
24.0
|
29.29
|
113.4
|
140.0
|
6.12
|
|
C20A-2
|
C100-2
|
31.75
|
19.05
|
18.90
|
9.53
|
76.4
|
80.5
|
30.0
|
35.76
|
177.0
|
202.7
|
9.08
|
|
C24A-2
|
C120-2
|
38.1
|
22.23
|
25.22
|
11.10
|
95.8
|
99.7
|
35.7
|
45.44
|
254.0
|
291.4
|
13.60
|
|
C28A-2
|
C140-2
|
44.45
|
25.40
|
25.22
|
12.70
|
103.3
|
107.9
|
41.0
|
48.87
|
344.8
|
395.5
|
16.86
|
|
C32A-2
|
C160-2
|
50.8
|
28.58
|
31.55
|
14.27
|
123.3
|
128.1
|
47.8
|
58.55
|
453.6
|
520.5
|
22.90
|
|
C08A-3
|
C40-3
|
12.7
|
7.95
|
7.85
|
3.96
|
45.4
|
47.6
|
12.0
|
14.38
|
42.3
|
50.2
|
2.14
|
|
C10A-3
|
C50-3
|
15.875
|
10.16
|
9.40
|
5.08
|
57.0
|
59.5
|
15.09
|
18.1
|
66.6
|
77.7
|
3.62
|
|
C12A-3
|
C60-3
|
19.05
|
11.91
|
12.57
|
5.94
|
71.5
|
73.9
|
18.0
|
22.78
|
195.4
|
111.1
|
5.28
|
|
C16A-3
|
C80-3
|
25.4
|
15.88
|
15.75
|
7.92
|
91.7
|
95.1
|
24.0
|
29.29
|
170.1
|
198.4
|
9.10
|
|
C20A-3
|
C100-3
|
31.75
|
19.05
|
18.90
|
19.53
|
112.2
|
116.3
|
30.0
|
35.76
|
265.5
|
309.7
|
13.60
|
|
C24A-3
|
C120-3
|
38.1
|
22.23
|
25.22
|
11.10
|
141.4
|
145.2
|
35.7
|
45.44
|
381.0
|
437.2
|
20.43
|
|
C28A-3
|
C140-3
|
44.45
|
25.40
|
25.22
|
12.70
|
152.2
|
156.8
|
41.0
|
48.87
|
517.2
|
593.4
|
25.23
|
|
C32A-3
|
C160-3
|
50.8
|
28.58
|
31.55
|
14.27
|
181.8
|
186.6
|
47.8
|
58.55
|
680.4
|
780.6
|
34.19
|
